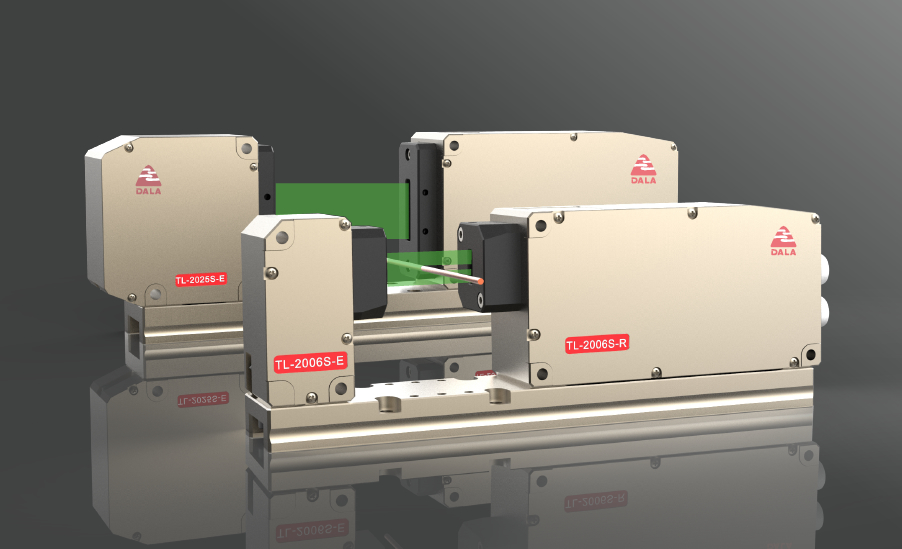

Cables planos de eje único láser micrómetro Diámetro de la masa y el cuello de medición

Name: Cables planos de eje único láser micrómetro Diámetro de la masa y el cuello de medición
Brand: SCreate Dala Technology Co., Ltd.
SKU: TL-2000S
Availability: InStock

Detalles del producto

Lugar de origen: PORCELANA

Nombre de la marca: Screate DALA

Número de modelo: TL-2000S

Condiciones de pago y envío

Cantidad de orden mínima: Negociable

Precio: Negociable

Detalles de empaquetado: Empaque estándar, como exige el cliente

Tiempo de entrega: 7 - 15 días hábiles

Condiciones de pago: T/T, etc.

Obtenga el mejor precio

Contacta ahora

Especificaciones

Descripción

Especificaciones

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    Diámetro del micrómetro láser de eje único, Diámetro de micrómetro de medición del cuello del bulto


Datos de medición:	bulto y cuello o diámetro	Aplicación:	Cables planos, cables redondos
Medición:	0.02 ~ 6 mm y 0.2 ~ 25 mm	Repetibilidad:	± 0.03um
Exactitud:	± 0.5um	Tamaño:	224.63662 mm
Fuente de energía de trabajo:	24VDC ± 5%, máx. 30W	Comunicación:	Wifi, rs485 modbus rtu

Datos de medición:	bulto y cuello o diámetro
Aplicación:	Cables planos, cables redondos
Medición:	0.02 ~ 6 mm y 0.2 ~ 25 mm
Repetibilidad:	± 0.03um
Exactitud:	± 0.5um
Tamaño:	224.63662 mm
Fuente de energía de trabajo:	24VDC ± 5%, máx. 30W
Comunicación:	Wifi, rs485 modbus rtu

Descripción

Cables planos de eje único láser micrómetro Diámetro de la masa y el cuello de medición

Alta resistencia al impacto, fuerte adaptabilidad a los cambios de temperatura

El diseño mecánico único permite al dispositivo una resistencia al impacto de 10G/6ms y una resistencia a las vibraciones de 10-55Hz/1.5mm en XYZ durante 2 horas.

La tecnología individual de compensación de temperatura permite que los resultados de las mediciones del dispositivo no se vean afectados por el cambio de temperatura*.

* El diámetro de medición cambia < 0,00 lmm cuando el cambio de temperatura es de 40'C si el diámetro del objeto es de 10 mm.

La medición es exacta incluso si hay agua y polvo

Gracias al sistema óptico individual y al algoritmo de medición, los datos de medición de la serie TL-2000S siguen siendo precisos en un entorno complejo.

La adaptabilidad al medio ambiente alcanza IP67. Además, el filtro de aire está disponible para evitar la contaminación del lado delantero de la lente.garantizar la exactitud de los datos de medición en diversos entornos extremadamente complejos.

Pantalla táctil, computadora, teléfono celular

DALA TL-2025D se puede gestionar mediante pantalla táctil, ordenador y teléfono móvil, como configuración de parámetros, gestión de datos de medición, etc., los clientes pueden elegir según su solicitud de aplicación.

Cables planos de eje único láser micrómetro Diámetro de la masa y el cuello de medición 2

tamaño

Cables planos de eje único láser micrómetro Diámetro de la masa y el cuello de medición 3

Cables planos de eje único láser micrómetro Diámetro de la masa y el cuello de medición 4

Especificación técnica

Modelo	El TL-2006S		Se aplicará el procedimiento siguiente:
Eje	1 eje		1 eje
Frecuencia de muestreo	5KHz		10 KHz
Rango de medición	0.02 ~ 6 mm		0.2 ~ 25 mm
Repetibilidad	± 0,03 μm^{En el caso de los}		± 0,1 μm^{(2) El}
Precisión de las mediciones	± 0,5 μm^{(3) El}		± 3 μm^{El artículo 4}
Potencia de trabajo	La velocidad de corriente máxima de la unidad de ensayo será igual o superior a:
Área de aplicación	Cables redondos, cables transparentes, cables planos
Datos de medición	Los cables redondos, los transparentes, los planos, las barras, los tubos, etc.
Puerto de comunicación	Por defecto:WIFI, RS485 MODBUS RTU, CAN Opción:PROFIBUS,PROFINET,EtherNet/IP EtherNet,etc.
Puerto eléctrico	Por defecto: Salida digital (relé), entrada digital, puerto de entrada de pulso del codificador de entrada analógica. Opción: Control de retroalimentación del PI^{(3) El}
Adaptabilidad al medio ambiente	Medio ambiente de trabajo	0 ~ 50 °C
	Medio ambiente de trabajo	20~85% de humedad (sin condensación)
	Brillo del entorno de trabajo	Brillo del entorno de trabajo Luz incandescente, lámpara fluorescente 3000lx o menos
	Resistencia a las vibraciones	10~55Hz amplitud completa 1,5 mm en dirección XYZ durante 2 horas
	Resistencia al impacto	10G/6ms
Recopilación y análisis de datos	Sistema de software de medición DMS1000,sistema de visualización y control DS14 ZT
Alerta de excedencia de la tolerancia	Apoyo
Modo transparente	Apoyo
Calidad impermeable	Protección IP67

No obstante lo dispuesto en el apartado 1 del presente artículo,

(1) Establecer el tiempo medio en 0,1 s y medir el valor ±2σ de la varilla redonda de φ1 mm en el centro de la zona de medición;

(2) Establecer el tiempo medio en 0,1 s y medir el valor ±2σ de la varilla redonda de φ10 mm en el centro de la zona de medición.

(3) Mover la varilla redonda φ1 mm en el área de medición de 2*2 mm y realizar el error de medición;

(4) Mover la varilla redonda de φ9 mm en el área de medición de 8*8 mm y conducir el error de medición;Mover la varilla redonda de φ18 mm en el área de medición de 4*4 mm y conducir el error de medición;
