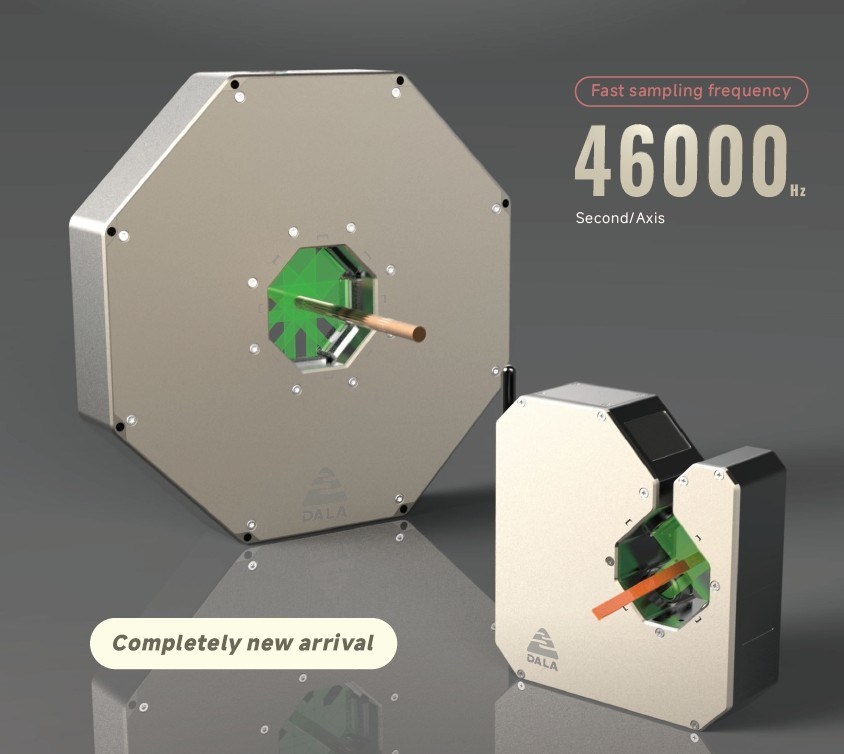

Detalles del producto
Lugar de origen: China.
Nombre de la marca: Screate DALA
Número de modelo: Serie TL-3000
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: Negotiable
Detalles de empaquetado: embalaje estándar, según las exigencias del cliente
Tiempo de entrega: 7 - 15 días laborables
Condiciones de pago: T/T, etc.
Datos de medición: |
Diámetro, ovalidad, anchura, grosor, bultos y cuellos |
Aplicación: |
Cables redondos, cables planos, cables transparentes, mangueras y barras, etc. |
Medición: |
0.03 ~ 120 mm |
Fuente de energía de trabajo: |
24 V ± 10% 40 V |
Comunicación: |
Se trata de un sistema de transmisión de datos basado en la información de los usuarios. |
Datos de medición: |
Diámetro, ovalidad, anchura, grosor, bultos y cuellos |
Aplicación: |
Cables redondos, cables planos, cables transparentes, mangueras y barras, etc. |
Medición: |
0.03 ~ 120 mm |
Fuente de energía de trabajo: |
24 V ± 10% 40 V |
Comunicación: |
Se trata de un sistema de transmisión de datos basado en la información de los usuarios. |
| Modelo | Se trata de una serie de pruebas. | Se trata de una serie de medidas de control. | Se trata de una serie de medidas de seguridad. | Se trata de un documento de identificación de la empresa. |
|---|---|---|---|---|
| Eje | 2 ejes | 2 ejes | Cuatro ejes | 2 ejes |
| Rango de medición | 0.03 ~ 6 mm | 0.2 ~ 25 mm | 0.2 ~ 25 mm | 0.8 ~ 120 mm |
| Repetibilidad | ± 0,03 μmEn el caso de los | ± 0,1 μm(2) El | ± 0,1 μm(2) El | ± 0,3 μm(3) El |
| Precisión | ± 0,5 μmEl artículo 4 | ± 2 μm(5) | ± 2 μm(5) | ± 5 μm(6) |
| Frecuencia de muestreo | 46 KHz/eje | 46 KHz/eje | 46 KHz/eje | 20 kHz por eje |
| Tamaño ((L*W*H) | 180*198*60 mm | Se trata de una muestra de las características de las máquinas de ensayo. | Se trata de una muestra de las características de las máquinas. | 507*492*65 mm |
| Aplicación | Cables redondos, cables planos, cables transparentes, mangueras y barras, etc. | |||
| Datos de medición | Diámetro, ovalidad, anchura, grosor, bultos y cuellos | |||
| Fuente de alimentación | 24V ± 5%, máximo 75W | |||
| Muestra | El LED | |||
| Interfaz de comunicación |
La norma RS485 MODBUS RTU, CAN,- ¿Qué quieres decir? Opción:PROFIBUS,PROFINET,EtherNet/IP,EtherCAT,etc. |
|||
| Puerto eléctrico |
Por defecto: Salida digital (relé), entrada digital, puerto de entrada de pulso del codificador de entrada analógica. Opción: control de retroalimentación del PI, salida analógica(7) |
|||
| Adaptabilidad al medio ambiente | Trabajo temporal. | 0 ~ 50 °C | ||
| Trabajo en el medio ambiente. | 20~85% de humedad (sin condensación) | |||
| Brillo | luz incandescente, lámpara fluorescente de 3000 lx o menos | |||
| Resistencia a las vibraciones | 10~55Hz amplitud completa 1,5 mm en dirección XYZ durante 2 horas | |||
| Resistencia al impacto | 10G/6ms | |||
| Grado IP | Protección IP65 | |||
| Análisis de la recogida de datos | Sistema de software de medición DMS1000,sistema de visualización y control DS14 ZT | |||
| Alarma de excedencia de la tolerancia | Apoyo | |||
| Modo transparente | Apoyo | |||
No obstante lo dispuesto en el apartado 1 del presente artículo,
(1) Se fija el número medio de veces en 1150 y se mide el valor ±2σ de la varilla estándar redonda de 10 mm de diámetro en el centro de la zona de medición.
(2) Para el diámetro del objeto de 10 mm, la precisión de medición es de ± 2 mm cuando se mueve en el centro de 8*8 mm;
(3) Las opciones de control de retroalimentación del PI y de salida analógica se ordenarán al realizar el pedido del dispositivo.
(4) Mover la varilla redonda φ1 mm en el área de medición de 2*2 mm y realizar el error de medición;
(5) Mover la varilla redonda φ10 mm en el área de medición de 8*8 mm y realizar el error de medición;
6) Mover la varilla redonda φ40 mm en el área de medición de 40*40 mm y realizar el error de medición;
(7) El módulo de comunicación industrial y el módulo de control de retroalimentación de PI se instalan antes de la salida de fábrica,por lo que debe notificar la demanda antes de realizar un pedido.
